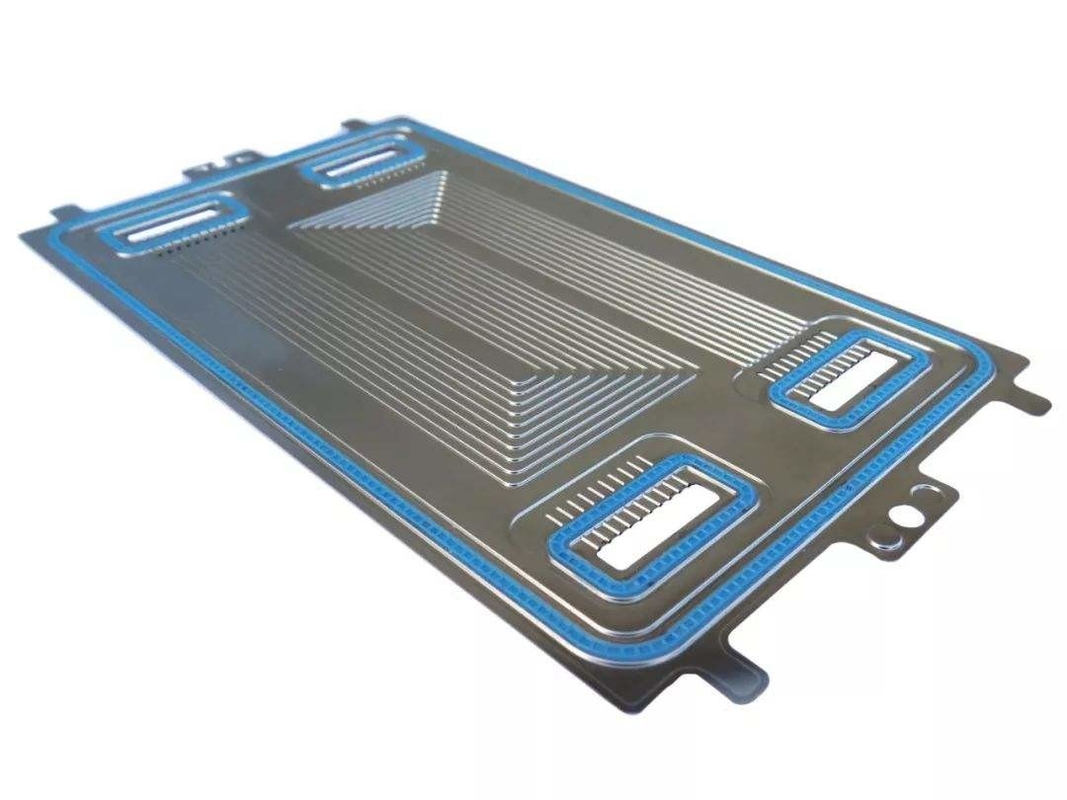

Celle à combustible 100Mpa Plaque bipolaire de graphite haute résistance

Plaque bipolaire en graphite

Principe de travail

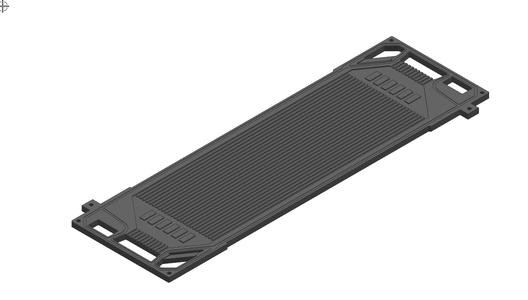

Les plaques bipolaires en graphite, également appelées plaques de collecteur de graphite et séparateurs de graphite, sont l'un des composants importants des piles à combustible. Les plaques bipolaires de graphite jouent un rôle dans la fourniture de canaux d'écoulement de gaz dans les piles à combustible, la prévention des différentes traditions de gaz et l'établissement de chemins actuels.
Le matériau en graphite est un matériau de plaque bipolaire qui a été développé et utilisé plus tôt. Les plaques bipolaires traditionnelles utilisent principalement des plaques de graphite non poreuses, et les rainures sont traitées par usinage. La plaque bipolaire en graphite a un coefficient de dilatation thermique faible, une bonne conductivité thermique, des propriétés chimiques stables, une bonne résistance à la corrosion et une forte conductivité électrique. Cependant, la fragilité du graphite provoque des difficultés de traitement et restreint en même temps la réduction de l'épaisseur de la plaque de graphite, et il est facile de produire des pores pendant le processus de fabrication, afin que le carburant et l'oxydant puissent pénétrer, de sorte que d'autres substances doivent être ajoutées pour améliorer les performances de la batterie.

Nos avantages

Choisissez un matériau de graphite à haute résistance, haute densité, à haute pureté et à grain fin. Après le traitement d'imperméabilité, la plaque bipolaire de graphite artisanale a des propriétés chimiques stables, n'est pas facile à mouiller par électrolyte, a une flexibilité suffisante et a un bon effet d'étanchéité. Faible résistance, bonne conductivité, facile à traiter.

Configuration technique

Densité:> 1,95 g / cm3
Résistivité: <8 MΩ.cm2
Coefficient de fuite d'air: (épaisseur minimale 0,3 mm, 1 kg de pression négative étanche)
Force de compression:> 100 MPa
Force en flexion:> 65MPA
Dureté du rivage: 60 -65 ssh
Température de fonctionnement recommandée: 300 ° C

Application

Une pile à combustible est un appareil chimique qui convertit directement l'énergie chimique du carburant en énergie électrique, également connue sous le nom de générateur électrochimique. Il s'agit de la quatrième technologie de production d'électricité après l'hydroélectricité, la puissance thermique et l'énergie nucléaire. Étant donné que la pile à combustible convertit une partie de l'énergie libre de Gibbs dans l'énergie chimique du carburant en énergie électrique par une réaction électrochimique, elle n'est pas limitée par l'effet du cycle de carnot, donc il a une grande efficacité; De plus, la pile à combustible utilise le carburant et l'oxygène comme matières premières; Il n'y a pas de pièces de transmission mécanique, il n'y a donc pas de pollution sonore et très peu de gaz nocifs sont émis. Cela montre que du point de vue de la conservation de l'énergie et de la protection de l'environnement écologique, les piles à combustible sont la technologie de production d'électricité la plus prometteuse. La plaque bipolaire en graphite est une sorte de plaque d'électrode à pile à combustible.
