220VAC 0,37kw Machine automatique de coupe de fil pour la ligne Emery

Machine de coupe en fil émeri

• Principe de travail

La machine à découper dans la ligne de sable utilise le mouvement alternatif de la ligne de sable pour générer la force de coupe entre la ligne de sable et la pièce pour atteindre le traitement. Par conséquent, il est nécessaire d'utiliser une ligne de sable spéciale comme outil pour couper la pièce. La pièce est automatiquement déplacée en fonction de la trajectoire déterminée par le programme sous le contrôle du dispositif ou de l'ordinateur de contrôle numérique, puis la pièce de la forme souhaitée est obtenue.

• Application

La principale caractéristique de cette méthode de traitement consiste à compléter les matériaux non conducteurs difficiles à traiter par la machine EDM Wire. En principe, les matériaux conducteurs et non conducteurs peuvent être traités tant que la dureté est inférieure à celle du fil de sable. Pour les matériaux de graphite qui sont difficiles à traiter avec des machines à décharge électrique à taillé, l'utilisation de ce produit peut en particulier montrer sa supériorité incomparable; Pour les matériaux fragiles tels que la céramique, la planche époxy, la ferrite, les matériaux semi-conducteurs, le carbure de silicium, les briques réfractaires et d'autres matériaux non conducteurs peuvent être traités.

• Avantage de coupe des lignes Emery

• Efficacité de coupe élevée. La grande efficacité de la machine de coupe de la ligne de sable CNC pour la coupe de jade provient principalement de ses caractéristiques techniques: le premier fil de diamant utilise une méthode fixe pour combiner les diamants. Par rapport à l'abrasif libre du fil de mortier, il participe non seulement au broyage et à la coupe de plus de diamants, mais réduit également l'usure mutuelle entre les abrasifs. Deuxièmement, le diamant a une dureté élevée et une forte résistance à l'usure, ce qui entraîne une durée de vie plus longue et plus longue. Troisièmement, la vitesse de coupe du diamant enroulé étroitement par le fil de diamant est la même que celle de la ligne de coupe, tandis que la vitesse d'exécution du mortier libre est inférieure à la ligne de coupe.
• Moins de perte de matériaux et un rendement en film élevé. Plus le diamètre de la ligne de coupe est grand, plus la fente est grande pendant la coupe, ce qui entraîne une plus grande perte de matériaux. Le diamètre de la ligne de coupe est la somme du diamètre du fil nu et le diamètre de l'abrasif / lame. En raison de la forte capacité de coupe du fil de diamant, son revêtement est plus petit et plus mince que le mortier formé en mélangeant du liquide de coupe et du carbure de silicium, entraînant une perte moins de fente. De plus, la couche de dégâts causée par la machine à découper la ligne de sable CNC est plus petite que celle de la lame de scie, qui est bénéfique pour couper le jade plus fin. Le diamètre du fil plus mince et les tranches plus minces sont bénéfiques pour réduire la perte de matériau de jade et augmenter le rendement des pièces de jade.
• Moins de pollution environnementale. La coupe de mortier produira une grande quantité de mortier de déchets pour la coupe cristalline de silicium. Le mortier des déchets contient du carbure de silicium, du polyéthylène glycol, de la poudre de silicium et de la poudre métallique, qui représente une plus grande menace environnementale. Une partie de la poudre de silicium avec une taille de particules inférieure à 0,15 μm est en contact avec de l'eau ou de l'air humide. Il réagira rapidement et libèrera l'hydrogène et la chaleur du gaz inflammable. S'il n'est pas correctement utilisé et éliminé, il entraînera une grave pollution. Le fil de diamant utilise du liquide de broyage à base d'eau (principalement l'eau), ce qui est propice à l'amélioration de l'environnement de travail et à la simplification des procédures de traitement ultérieures telles que le lavage.

• Caractéristiques de la machine à découpe HX Emery

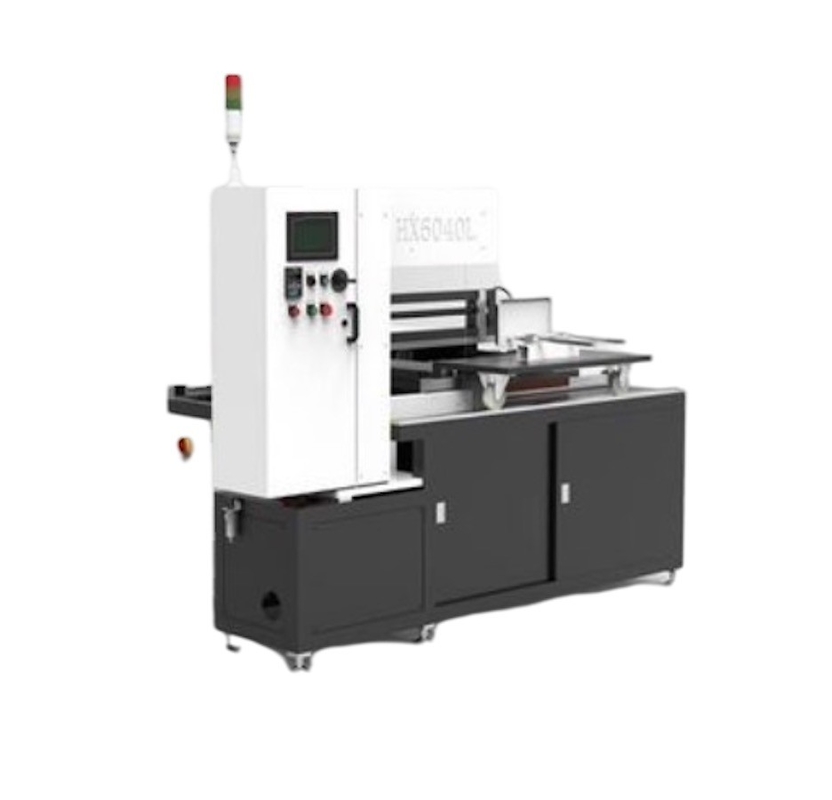

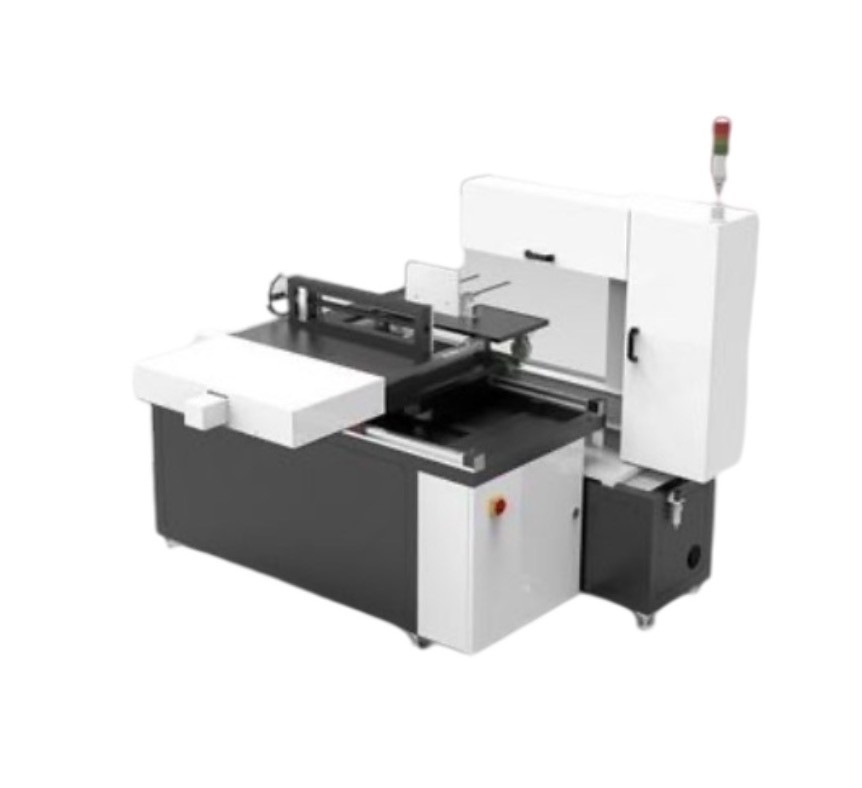

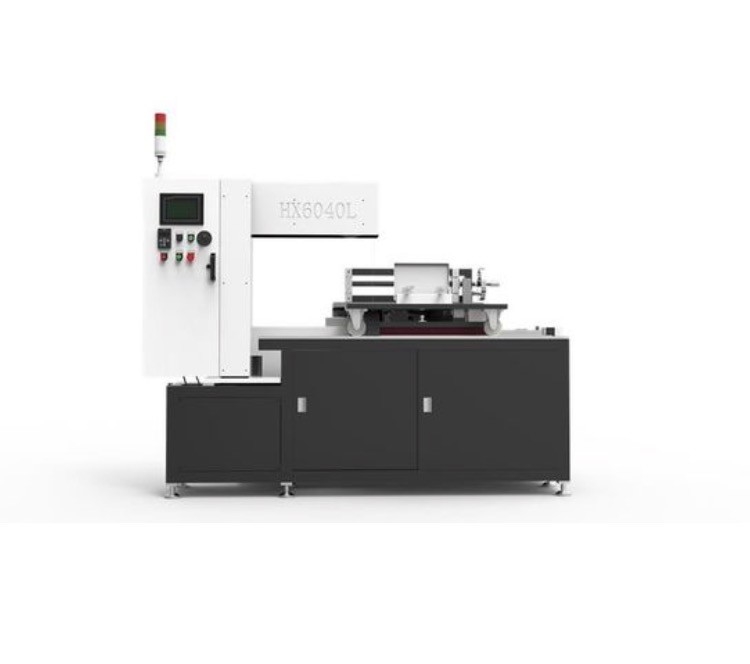

La machine à découper en fil de diamant de la série HX est un équipement de processus de coupe des matériaux durs et fragile non métallique, qui est utilisé dans le domaine de la coupe ou de la division des matériaux durs et cassants non métalliques tels que le verre, la céramique, le jade, le graphite, le silicium monocristallin, le polysilicon, le silicone carbure, etc.
● La ligne de ponçage en diamant en forme d'anneau est utilisée pour réaliser le broyage et la coupe du matériau. La pièce est placée sur le chariot XY, et l'ensemble du processus est réalisé automatiquement via le système de contrôle de mouvement; Diverses formes d'équipement de coupe (coupe) peuvent être personnalisées en fonction des conditions de travail réelles du client ou des lignes de production de coupe et de coupe automatisées.
● L'utilisateur peut configurer librement l'épaisseur des tranches de coupe, la course de coupe, la vitesse de coupe, le nombre de tranches et d'autres séries de paramètres en fonction des caractéristiques de l'objet de coupe.
● L'équipement a des fonctions de gestion de la production auxiliaires telles que le stockage de données de production et les enregistrements de quantité de quantité, ce qui est pratique pour les utilisateurs pour organiser et vérifier la charge de travail dans le processus de production.
● La machine à découper de la ligne de sable de la série HX est équipée d'une variété de modèles standard que les clients peuvent choisir en fonction de leurs propres caractéristiques commerciales et acceptent les exigences personnalisées du client pour des spécifications spéciales.
● Il peut être appliqué aux lignes de sable de différents diamètres pour répondre aux exigences de coupe de différents champs: φ0,35 ~ φ0,75
● Le verre de quartz de coupe peut atteindre une efficacité de coupe de 1500 mm2 / min; Le graphite de coupe peut atteindre une vitesse de coupe de 3 à 6 mm / sec (hauteur 100 mm).

• FAQ

• Comment choisir la machine à découper du fil de sable?
  1. Jugez la qualité de la machine à découper du fil de sable en fonction de l'échelle du fabricant de la machine à découper du fil de sable. Par rapport aux fabricants à petite échelle, les fabricants à grande échelle de production ont un équipement de production plus complet et sont plus efficaces dans les équipements de traitement. .
  2. Observez la structure du fuselage de la machine de coupe de la ligne de sable. Différents modèles de machines ont une efficacité de travail différente. Par exemple, une coupe de ligne de sable est la structure des machines-outils "type de fourche anglaise", et certaines sont la structure de la machine-outil "de type C". Choisissez le type de machine de coupe de ligne de sable qui répond à nos exigences pour vos propres besoins de production.
  3. Vérifiez les indicateurs de production de la machine à découper du fil de sable. Il s'agit de l'indice des exigences de qualité la plus élémentaire de la machine à découper du fil de sable. Il doit répondre aux normes et ses pièces doivent respecter les normes. C'est aussi ainsi que nous jugeons la qualité de la machine à découper du fil de sable. L'une des normes.
  4. Que la commande de puissance de la machine à découper du fil de sable soit flexible et contrôlable, c'est le facteur clé pour le fonctionnement normal de la machine à découper du fil de sable, et également une garantie importante pour notre utilisation normale de la machine à découper du fil de sable, de sorte que les exigences de contrôle de la puissance pour la machine à découper du fil de sable, nous devons également faire attention.
  Lors du choix d'une machine à découper du fil de sable, nous devons considérer tous les facteurs. Nous le mettrons à jour régulièrement pour plus d'informations sur la machine à découper des fils de sable.
• Quel type de fil estMieux pour la machine de coupe de sable, épais ou mince?
  1. La même machine-outil utilise différentes spécifications des lignes de sable pour couper le même matériau. Dans la même efficacité de traitement, les lignes épaisses ont une meilleure rugosité de surface que les lignes fines. Dans le cas où le matériau transformé n'est pas coûteux, il est recommandé d'utiliser une coupe de fil épaisse.
  2. L'épaisseur de la ligne de sable est de la taille de la fente. Plus la fente est petite, plus la ligne de sable doit être sélectionnée. La taille de la fente affecte directement la perte de matériaux de traitement. Pour obtenir la même planéité et la même rugosité de coupe à l'aide de fils épais et minces sur la même machine de découpe de fil de sable, lors de l'utilisation de fils minces, la vitesse de coupe doit être ralentie. Cette situation convient pour couper les matériaux coûteux.
  3. Plus la surface de la ligne de sable électropliée est rugueuse, plus elle est inégale, meilleure est la force de coupe, plus la durée de vie est longue; Plus les particules de surface sont plaquées, plus la force de coupe est faible et plus la durée de vie est courte.
  4. Plus la surface du fil de sable électroplié est rugueuse, plus la surface coupée de la pièce de la pièce; Plus la surface du fil de sable est plaqué, plus la surface de la pièce est coupée en douceur.
